Bánh xe PU (đỏ phẳng) Đường kính bánh xe × Chiều rộng bánh xe 100 x 34mm

Hình ảnh có thể khác với sản phẩm gốc

1102 Series — LOẠI CÀNG KIỂU B

Bánh xe PU (đỏ phẳng) Đường kính bánh xe × Chiều rộng bánh xe 100 x 34mm

KS-11020400334021

Đường kính bánh xe100mm　

Tải trọng (động)250kgs　

Tổng chiều cao147mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe có hệ thống phanh và khóa sau, khung thép hàn
Hoàn thiện sơn màu xanh, lắp đế, khoảng cách lỗ 90x60
Lõi bánh xe bằng gang, gai polyurethane chất lượng cao, màu đỏ phay
Vòng bi bánh xe—vòng bi cầu chính xác
Bề mặt bánh xe: Được làm bằng polyurethane chất lượng cao
Tâm bánh xe: lõi sắt/gang

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

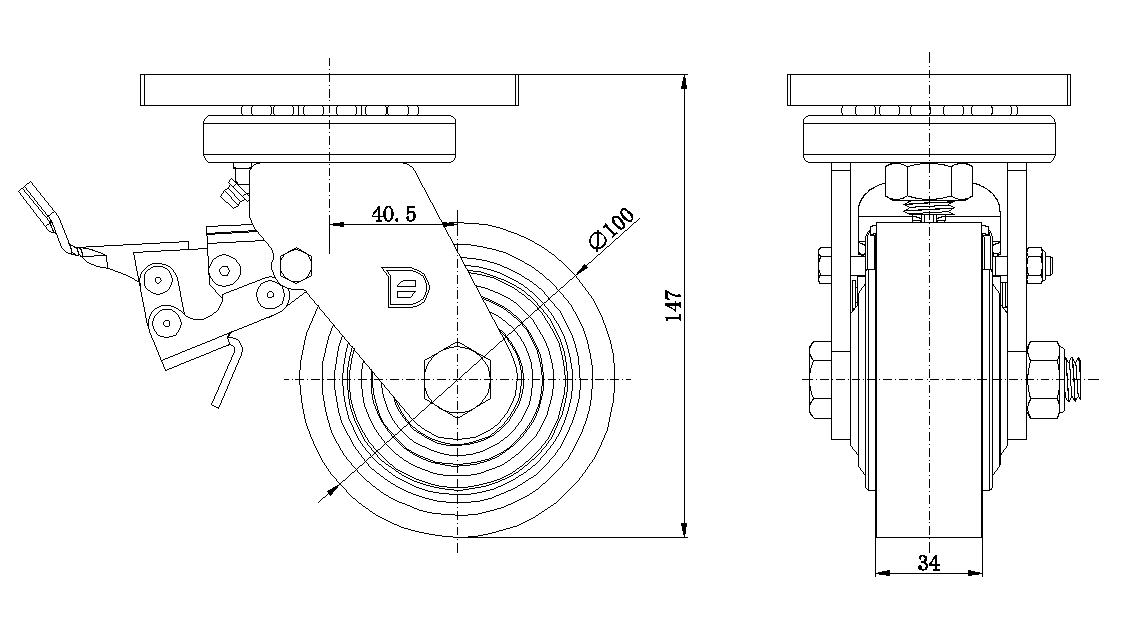

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 100mm
Chiều rộng bánh xe: 34mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

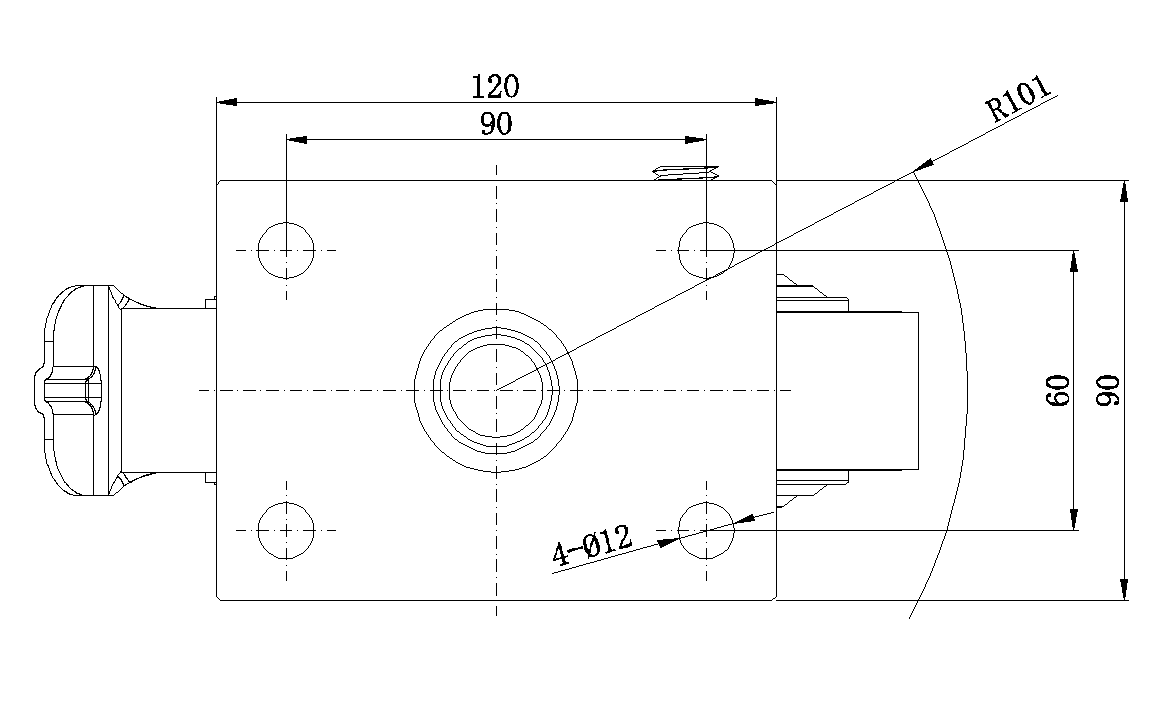

Quy cách tấm lắp: 120 x 90mm
khoảng cách các lỗ trên tấm nền: 90 x 60mm
Khoảng cách các lỗ lắp: 12mm
Độ lệch tâm: 40.5mm
Sự can thiệp quay: 202mm
Tổng chiều cao: 147mm
Bán kính xoay: 101mm
Độ cứng: 93±5° Shore A
Tải trọng (động): 250kgs
Tải trọng (tĩnh): 375kgs
Nhiệt độ: -20°C to +70°C
Càng bánh xe: Khóa sau
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 2.97kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 3

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 4

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 4
