Bánh xe nylon Đường kính bánh xe × chiều rộng bánh xe 50 x 25mm

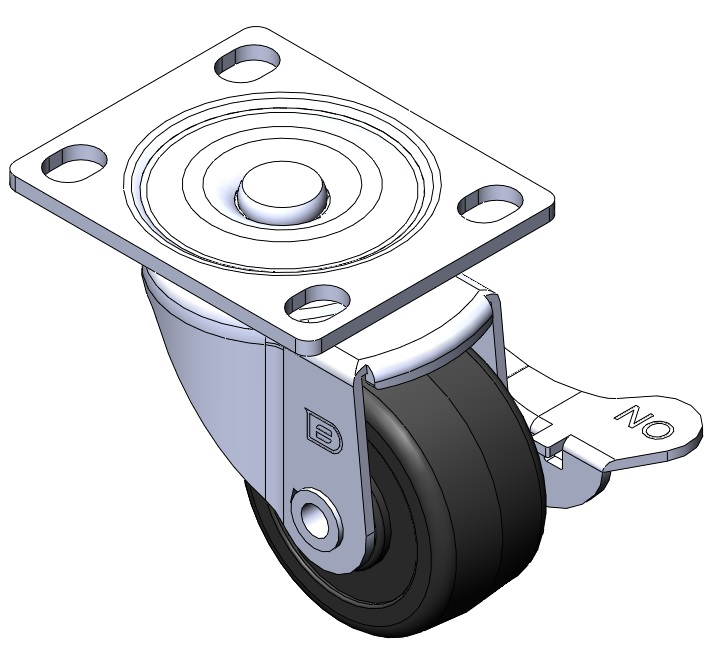

Hình ảnh có thể khác với sản phẩm gốc

1109 Series — BÁNH XE LÙN (Trọng tâm thấp)

Bánh xe nylon Đường kính bánh xe × chiều rộng bánh xe 50 x 25mm

TW-4110902004005

Đường kính bánh xe50mm　

Tải trọng (động)70kgs　

Tổng chiều cao70mm　

vòng bi bánh xeBánh xe đi kèm với ống giữa

Bánh xe có phanh bên và hệ thống khóa. Đế được tán đinh và dập.
Hoàn thiện mạ kẽm, lắp đế (đạt chuẩn RoHS).
Lõi bánh xe và gai bánh xe bằng nhựa nhiệt dẻo (đạt chuẩn RoHS).
Bánh xe - Kiểu ống giữa.
Bề mặt bánh xe: Nhựa nhiệt dẻo
Lõi bánh xe: Nhựa nhiệt dẻo

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

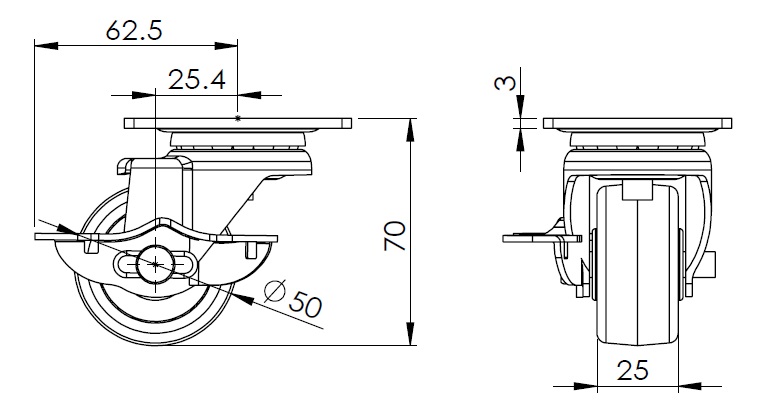

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 50mm
Chiều rộng bánh xe: 25mm
vòng bi bánh xe: Bánh xe đi kèm với ống giữa

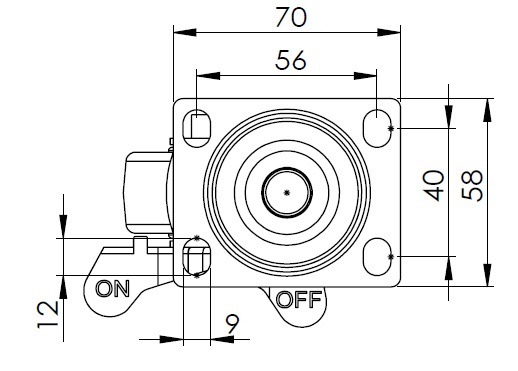

Quy cách tấm lắp: 70 x 58mm
khoảng cách các lỗ trên tấm nền: 56 x 40mm
Khoảng cách các lỗ lắp: 12 x 9mm
Độ lệch tâm: 25.4mm
Sự can thiệp quay: 125mm
Tổng chiều cao: 70mm
Bán kính xoay: 62.5mm
Độ cứng: 75±5° Shore D
Tải trọng (động): 70kgs
Tải trọng (tĩnh): 105kgs
Nhiệt độ: -20°C to +80°C
Càng bánh xe: Khóa bên
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 0.35kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 2

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 2

Tệp tải xuống

PDF TW-41109020040054.pdfTải xuống 3D 4110902004001-7.rarBản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.
