Đường kính bánh xe CPD × Chiều rộng bánh xe 125 x 40mm

Hình ảnh có thể khác với sản phẩm gốc

1102 Series — LOẠI CÀNG KIỂU B

Đường kính bánh xe CPD × Chiều rộng bánh xe 125 x 40mm

KS-11020500294011

Đường kính bánh xe125mm　

Tải trọng (động)250kgs　

Tổng chiều cao170mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Có phanh sau，Bánh xe có hệ thống khóa，Giá đỡ bằng thép tấm hàn
Bề mặt sơn xanh dương，Lắp bằng bản đế,Khoảng cách lỗ 110x75
Lõi bánh xe bằng polypropylene、Mặt lăn,Màu tự nhiên
Ổ trục bánh xe—Vòng bi chính xác
Mặt lăn：Polypropylene PP
Lõi bánh xe：Polypropylene PP

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 125mm
Chiều rộng bánh xe: 40mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

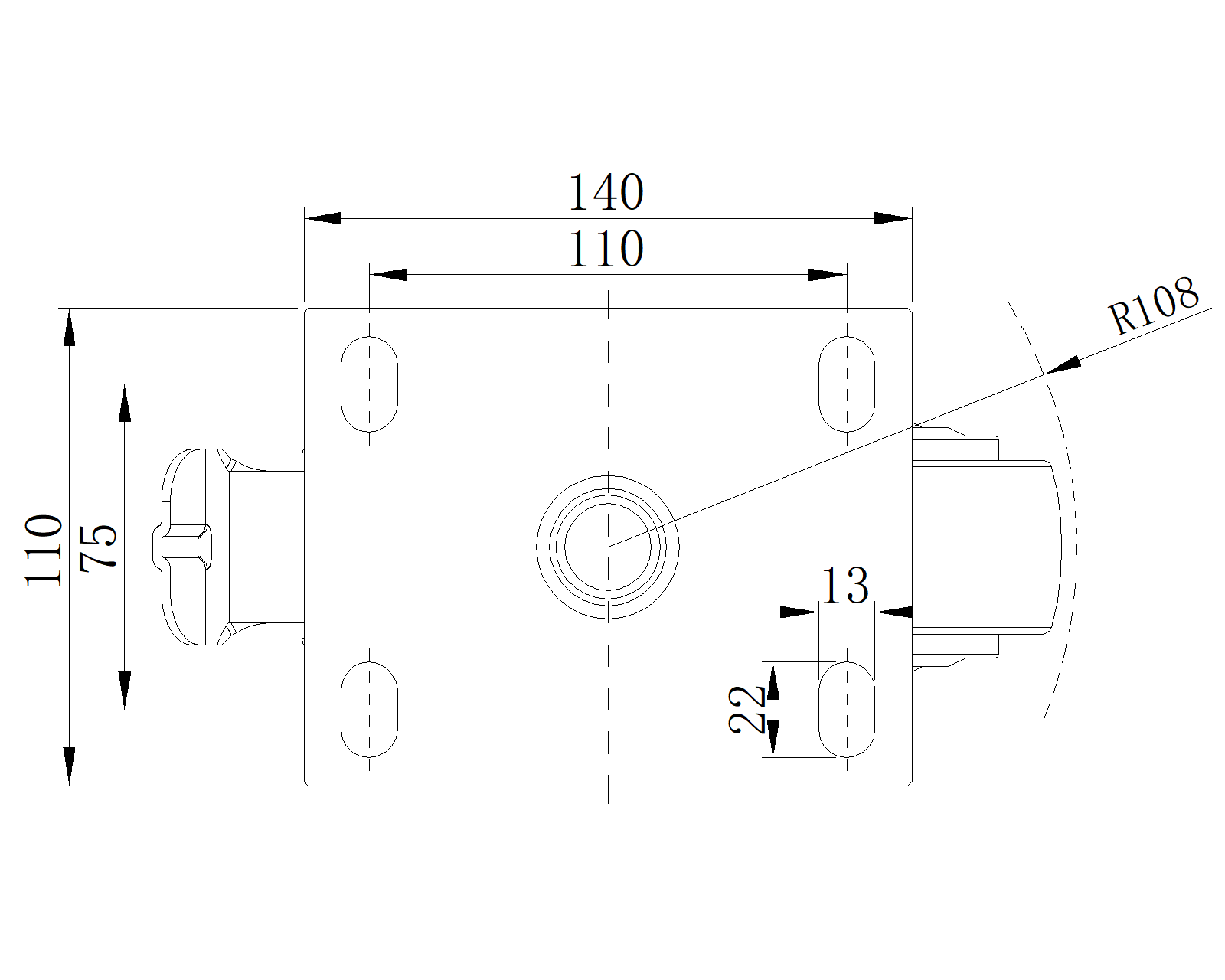

Quy cách tấm lắp: 140 x 110mm
khoảng cách các lỗ trên tấm nền: 110x75mm
Khoảng cách các lỗ lắp: 22 x 13mm
Độ lệch tâm: 42mm
Sự can thiệp quay: 216mm
Tổng chiều cao: 170mm
Bán kính xoay: 108mm
Độ cứng: 72±5° Shore D
Tải trọng (động): 250kgs
Tải trọng (tĩnh): 375kgs
Nhiệt độ: -12°C to +60°C
Càng bánh xe: Khóa sau
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 3.39kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 3

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 3
