MRC Bánh (Trong Suốt) Đường Kính Bánh × Độ Rộng Bánh 200 × 50mm

Hình ảnh có thể khác với sản phẩm gốc

1141 Series — LOẠI CÀNG KHÔNG ĐINH TÁN CHỦ

MRC Bánh (Trong Suốt) Đường Kính Bánh × Độ Rộng Bánh 200 × 50mm

KS-11410800072013

Đường kính bánh xe200mm　

Tải trọng (động)450kgs　

Tổng chiều cao240mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe xoay，Giá đỡ bằng thép tấm hàn
Bề mặt mạ kẽm，Lắp bằng bản đế，Khoảng cách lỗ 85x70
Lõi bánh xe bằng nhựa nhiệt dẻo、Mặt lăn màu tự nhiên
Ổ trục bánh xe—Vòng bi chính xác
Mặt lăn：Nhựa nhiệt dẻo（PA6）
Lõi bánh xe：Nhựa nhiệt dẻo（PA6）

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

Bảng dữ liệu sản phẩm

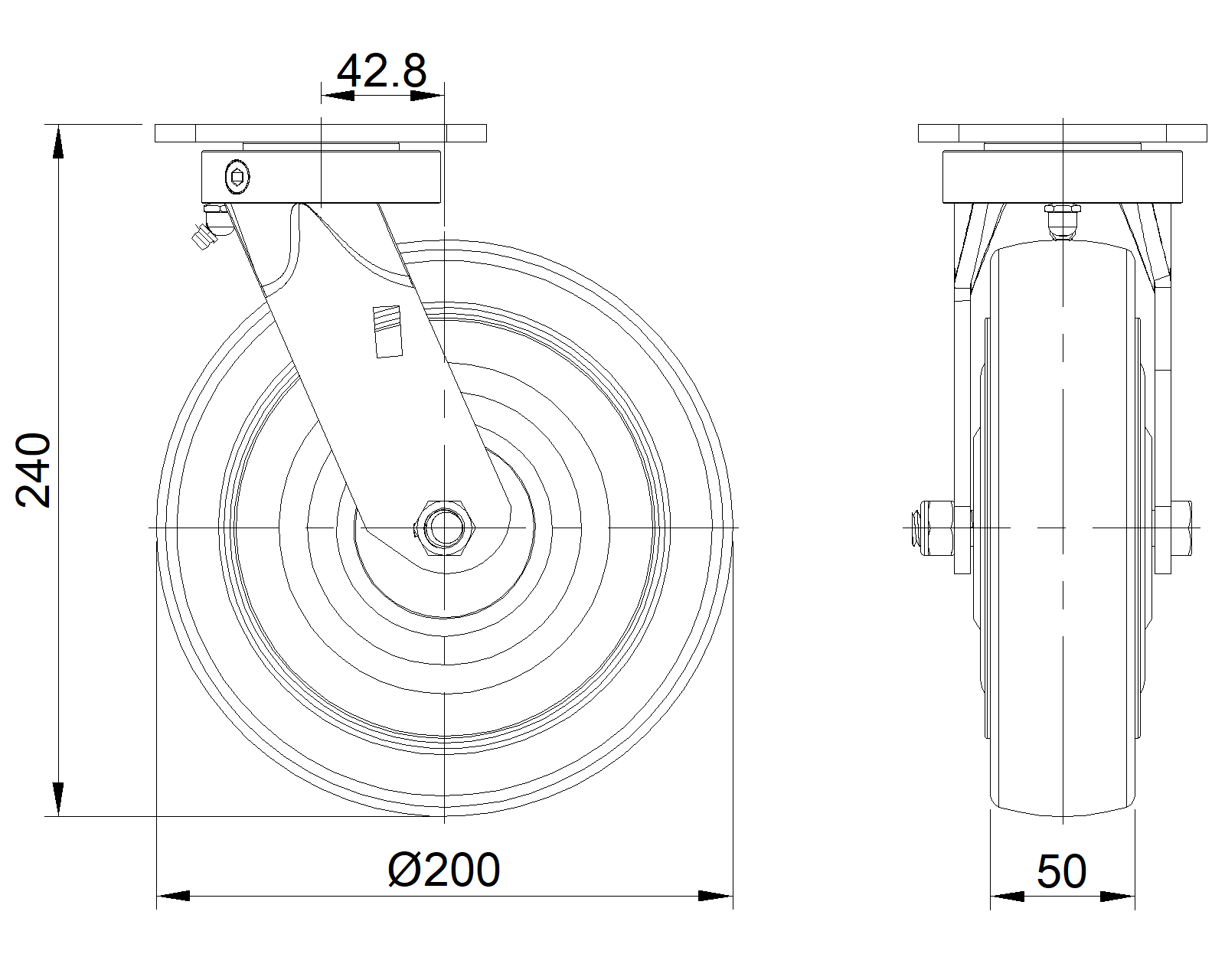

Đường kính bánh xe: 200mm
Chiều rộng bánh xe: 50mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

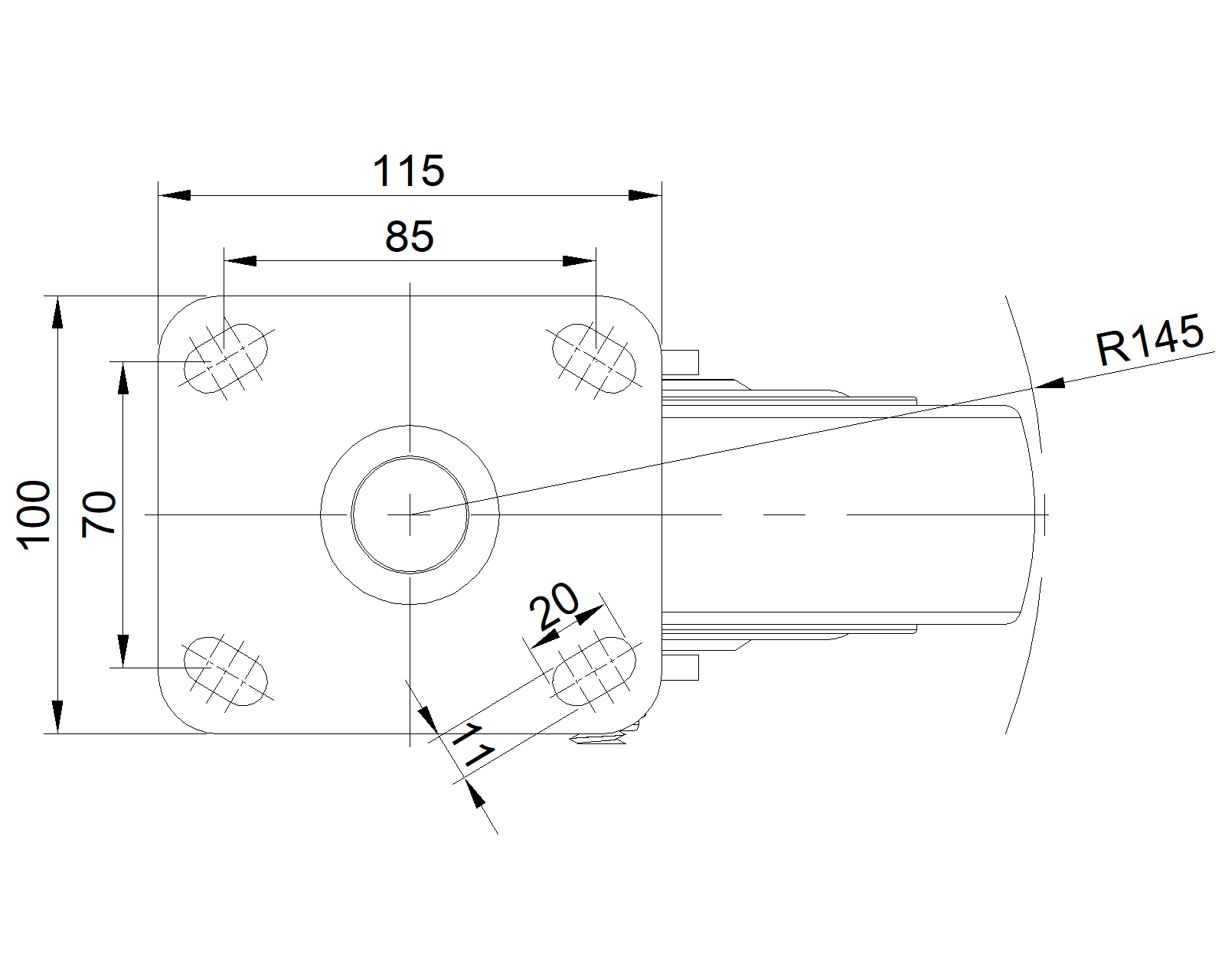

Quy cách tấm lắp: 115 x 100mm
khoảng cách các lỗ trên tấm nền: 85 x 70mm
Khoảng cách các lỗ lắp: 20 x 11mm
Độ lệch tâm: 42.8mm
Sự can thiệp quay: 290mm
Tổng chiều cao: 240mm
Bán kính xoay: 145mm
Độ cứng: 75±5° Shore D
Tải trọng (động): 450kgs
Tải trọng (tĩnh): 675kgs
Nhiệt độ: -20°C to +80°C
Càng bánh xe: Xoay
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 3.95kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 2

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 2
