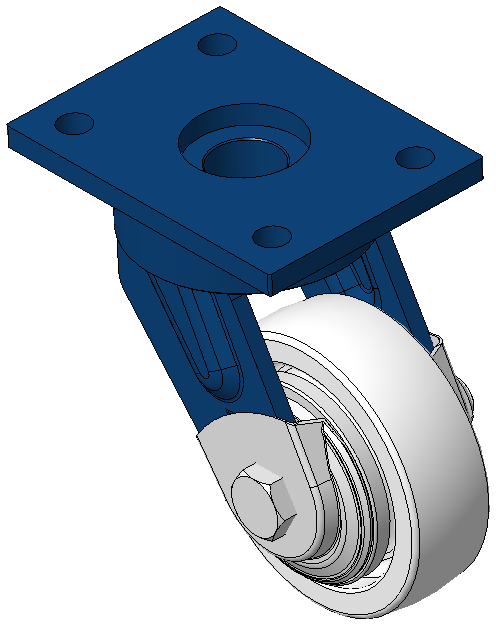

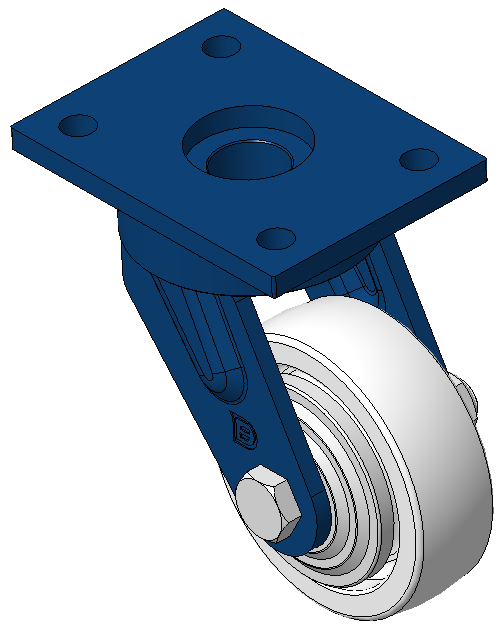

Bánh xe CPD đường kính bánh xe × chiều rộng bánh xe 100 x 32mm

Hình ảnh có thể khác với sản phẩm gốc

1142 Series — CÀNG KIỂU B KHÔNG ĐINH TÁN CHỦ

Bánh xe CPD đường kính bánh xe × chiều rộng bánh xe 100 x 32mm

KS-11420400292011

Đường kính bánh xe100mm　

Tải trọng (động)200kgs　

Tổng chiều cao147mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe xoay，Giá đỡ bằng thép tấm hàn，Bề mặt sơn xanh dương
Lắp bằng bản đế，Khoảng cách lỗ 90 x 60
Lõi bánh xe bằng polypropylene、Mặt lăn màu tự nhiên
Ổ trục bánh xe—Vòng bi chính xác
Mặt lăn：Polypropylene PP
Lõi bánh xe：Polypropylene PP

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

Bảng dữ liệu sản phẩm

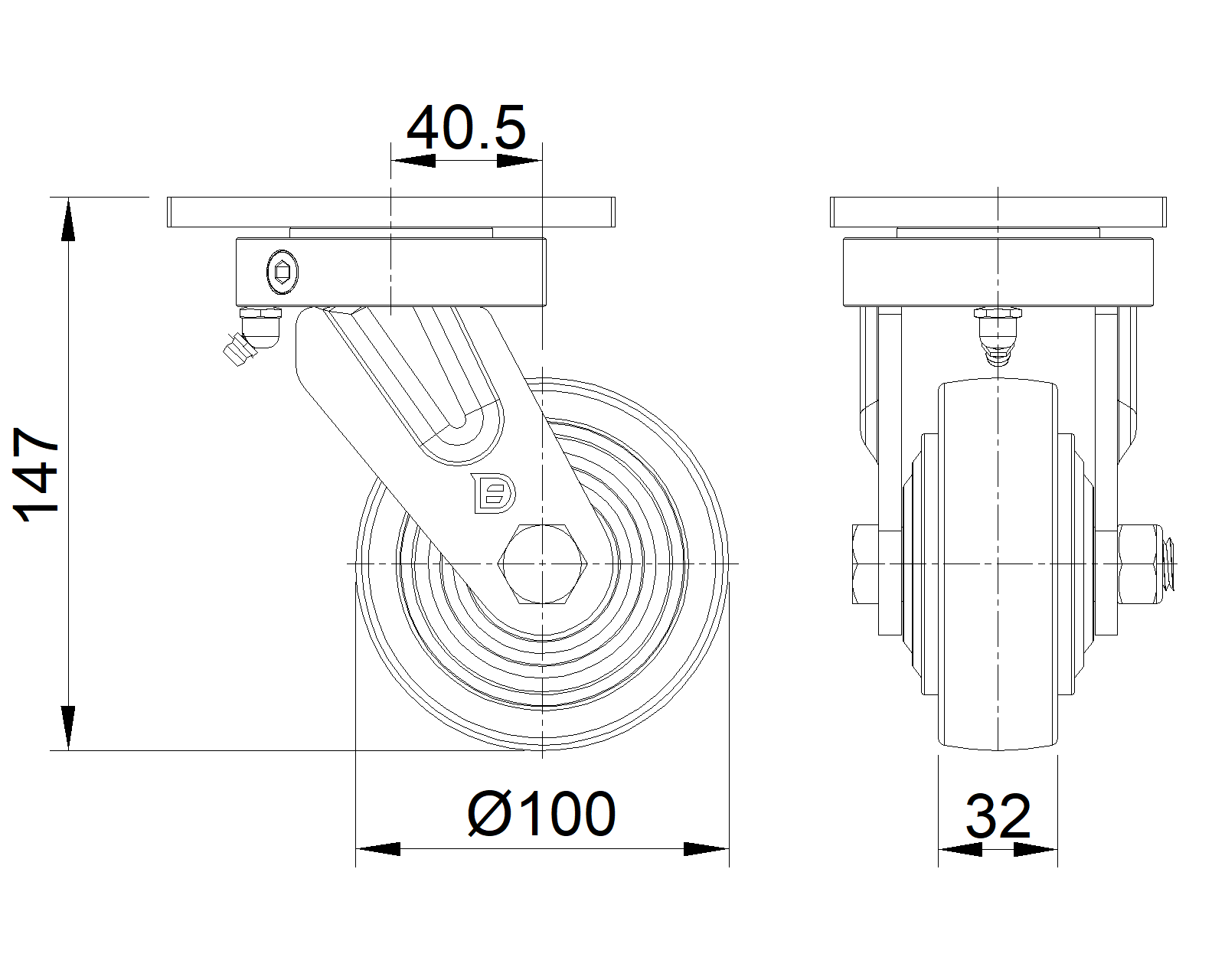

Đường kính bánh xe: 100mm
Chiều rộng bánh xe: 32mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

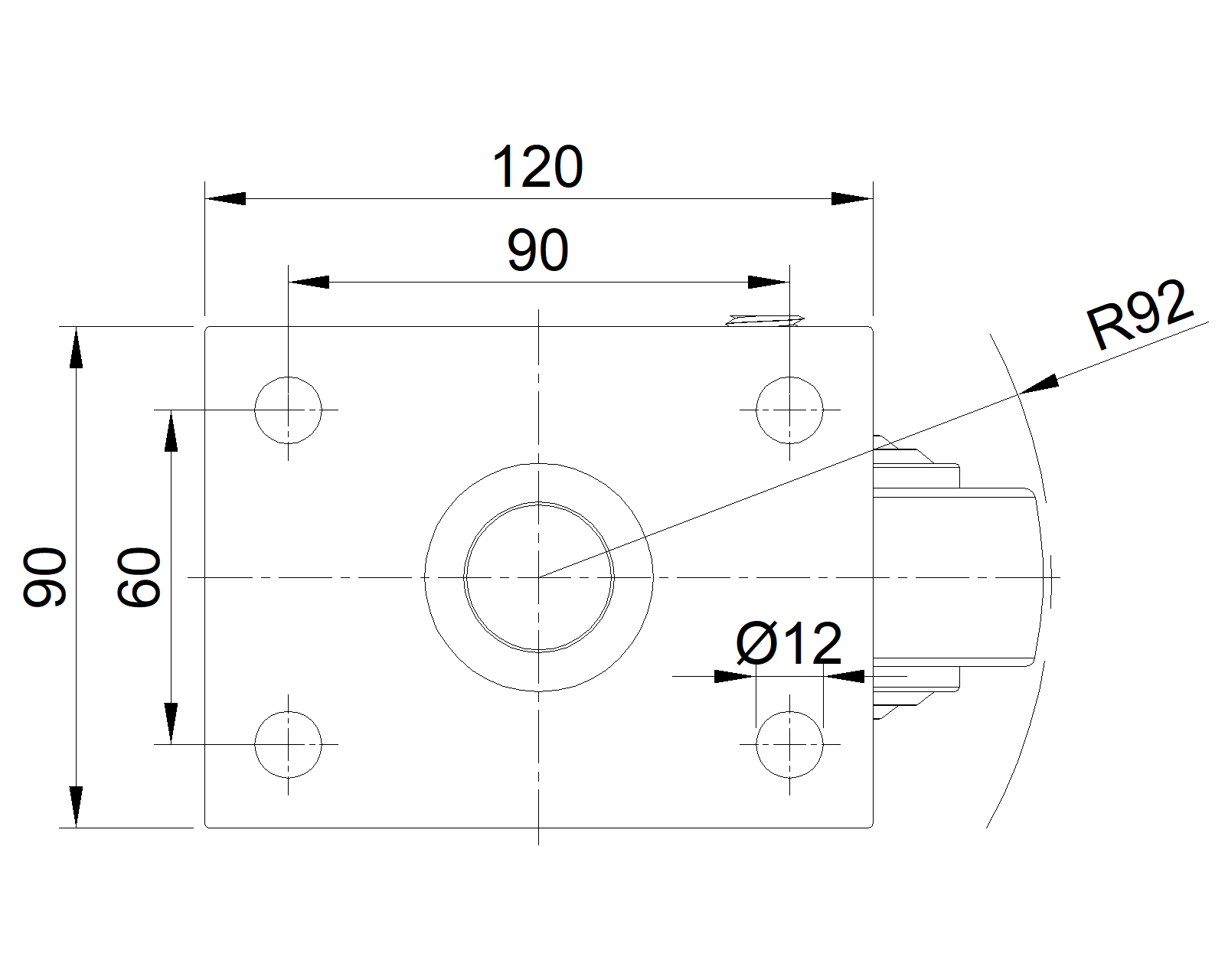

Quy cách tấm lắp: 120 x 90mm
khoảng cách các lỗ trên tấm nền: 90 x 60mm
Khoảng cách các lỗ lắp: 12mm
Độ lệch tâm: 40.5mm
Sự can thiệp quay: 184mm
Tổng chiều cao: 147mm
Bán kính xoay: 92mm
Độ cứng: 72±5° Shore D
Tải trọng (động): 200kgs
Tải trọng (tĩnh): 300kgs
Nhiệt độ: -12°C to +60°C
Càng bánh xe: Khóa trước
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 2.11kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 3

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 3
