WMRC đường kính bánh xe × chiều rộng bánh xe 150 x 40mm

Hình ảnh có thể khác với sản phẩm gốc

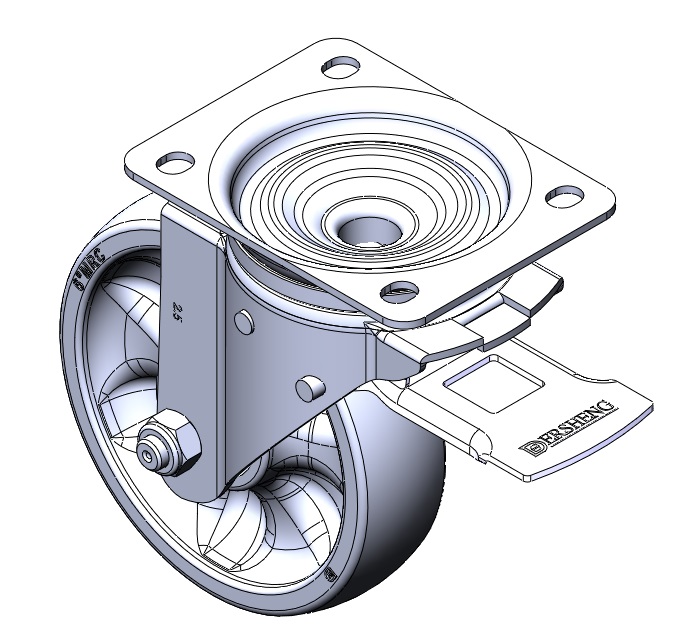

1153-1 Series — SERIES 53 BÁNH XE CHUẨN CHÂU ÂU (Kinh điển)

WMRC đường kính bánh xe × chiều rộng bánh xe 150 x 40mm

TW-4115306004084

Đường kính bánh xe150mm　

Tải trọng (động)300kgs　

Tổng chiều cao190mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe có phanh sau và hệ thống khóa. Đế bánh xe được tán đinh và dập.
Hoàn thiện mạ kẽm, lắp đế bánh xe.
Lõi bánh xe và gai bánh xe bằng nhựa nhiệt dẻo gia cố.
Vòng bi bánh xe—vòng bi chính xác.
Bề mặt bánh xe: Nhựa nhiệt dẻo (PA6)
Lõi bánh xe: Nhựa nhiệt dẻo (PA6)

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

Bảng dữ liệu sản phẩm

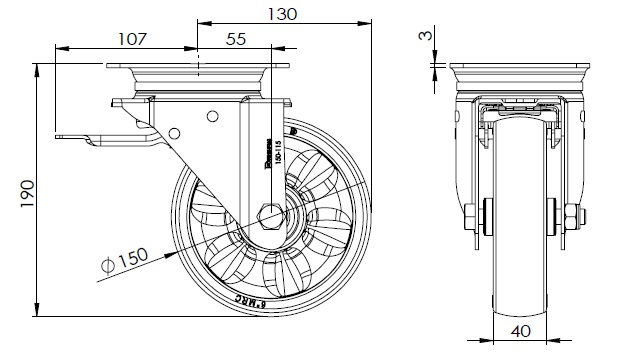

Đường kính bánh xe: 150mm
Chiều rộng bánh xe: 40mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

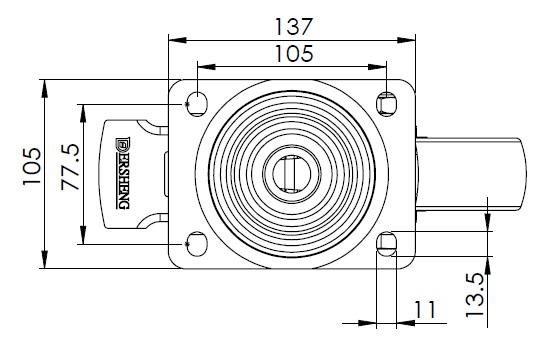

Quy cách tấm lắp: 137 x 105mm
khoảng cách các lỗ trên tấm nền: 105 x 77.5mm
Khoảng cách các lỗ lắp: 13.5 x 11mm
Độ lệch tâm: 55mm
Sự can thiệp quay: 260mm
Tổng chiều cao: 190mm
Bán kính xoay: 130mm
Độ cứng: 75±5° Shore D
Tải trọng (động): 300kgs
Tải trọng (tĩnh): 450kgs
Nhiệt độ: -20°C to +80°C
Càng bánh xe: Khóa sau
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 2.30kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 2

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 2
