Bánh xe MRC (trong suốt) Đường kính bánh xe × Chiều rộng bánh xe 125 x 40mm

Hình ảnh có thể khác với sản phẩm gốc

1157 Series — SERIES 57

Bánh xe MRC (trong suốt) Đường kính bánh xe × Chiều rộng bánh xe 125 x 40mm

KS-11570500072021

Đường kính bánh xe125mm　

Tải trọng (động)300kgs　

Tổng chiều cao170mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe xoay, khung thép hàn, sơn phủ màu đỏ
Lắp đế, khoảng cách lỗ 85x70
Lõi bánh xe bằng nhựa nhiệt dẻo, gai bánh xe tự nhiên
Vòng bi bánh xe—vòng bi chính xác
Mặt bánh xe: Nhựa nhiệt dẻo (PA6)
Lõi bánh xe: Nhựa nhiệt dẻo (PA6)

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

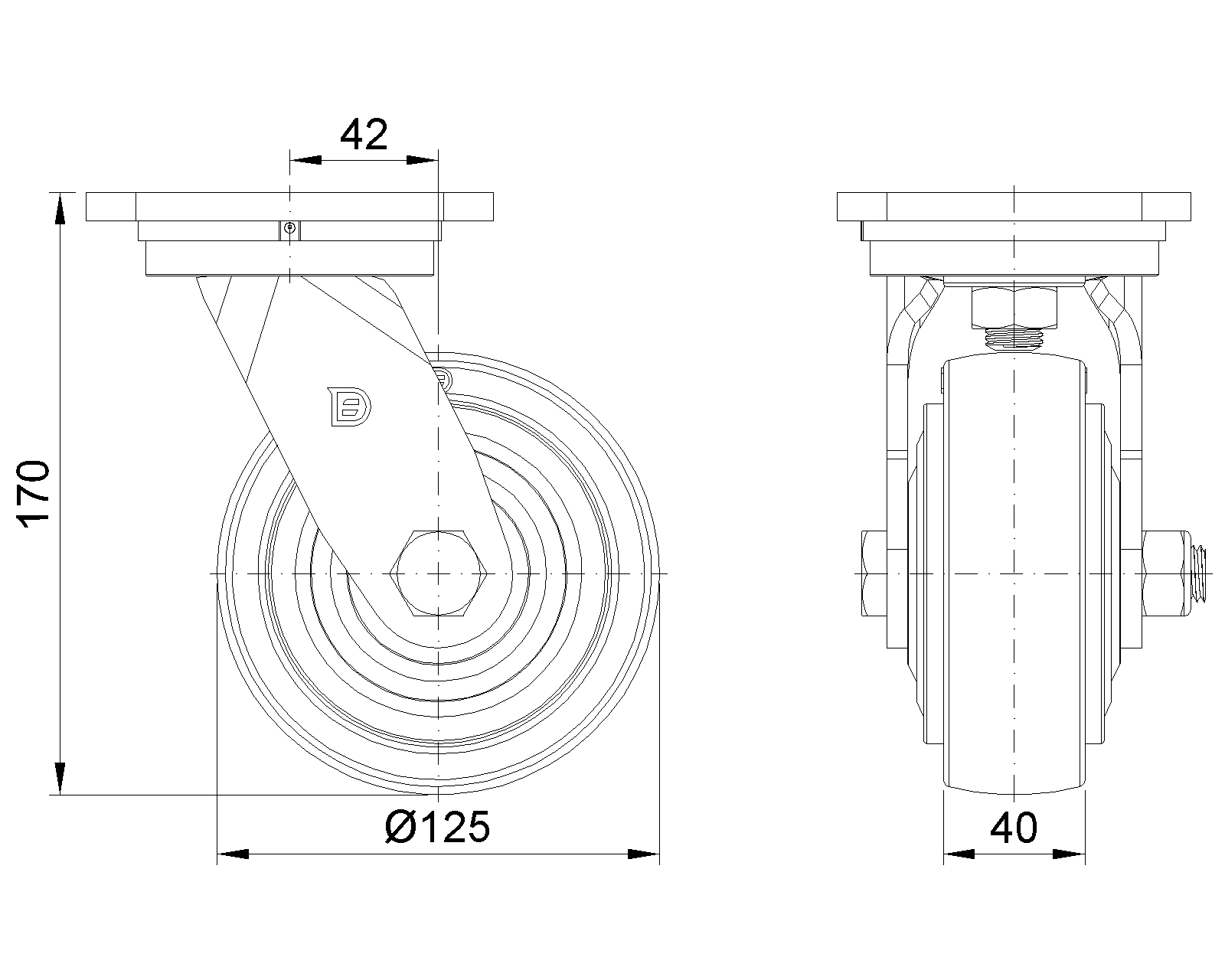

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 125mm
Chiều rộng bánh xe: 40mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

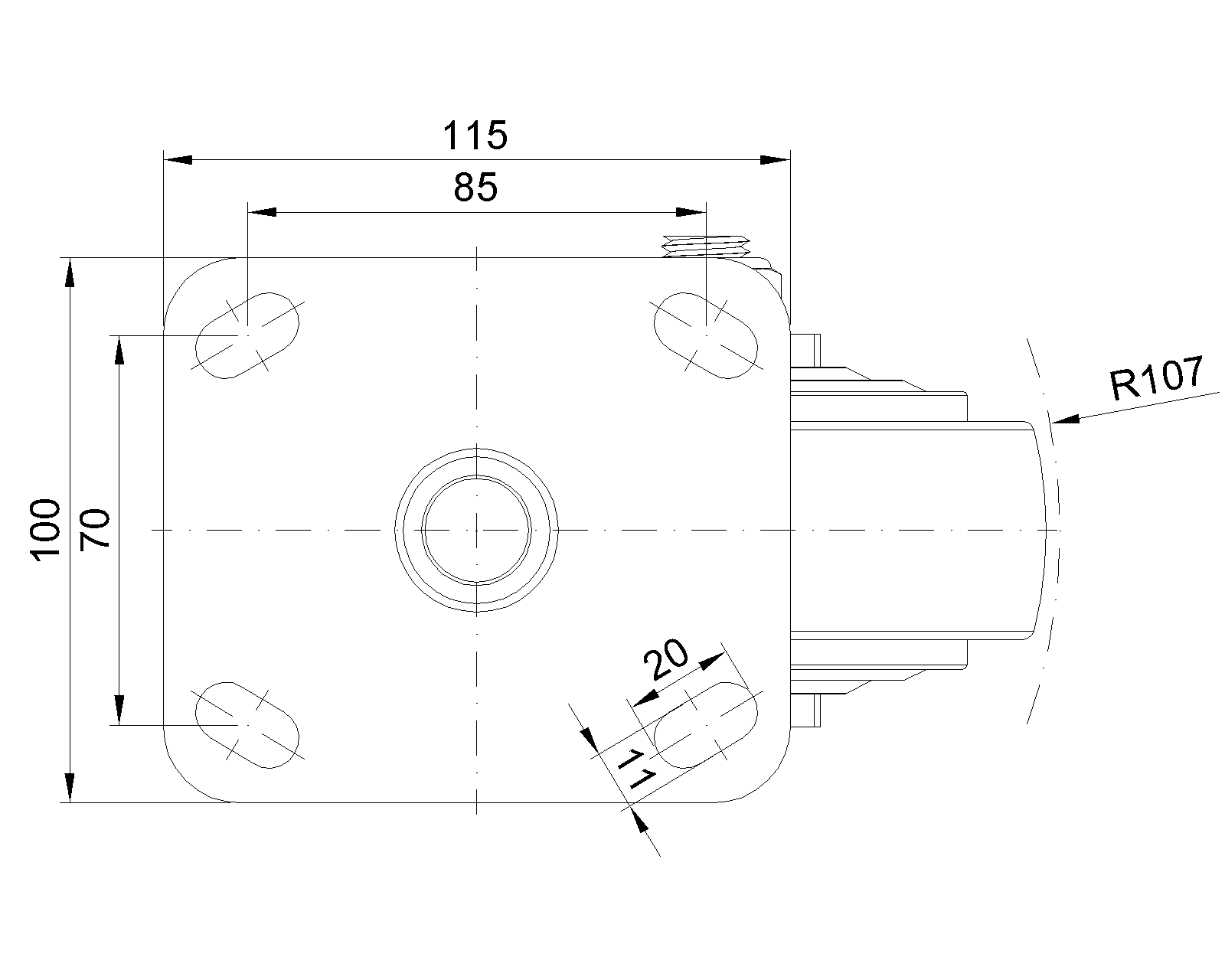

Quy cách tấm lắp: 115 x 100mm
khoảng cách các lỗ trên tấm nền: 85 x 70mm
Khoảng cách các lỗ lắp: 20 x 11mm
Độ lệch tâm: 42mm
Sự can thiệp quay: 214mm
Tổng chiều cao: 170mm
Bán kính xoay: 107mm
Độ cứng: 75±5° Shore D
Tải trọng (động): 300kgs
Tải trọng (tĩnh): 450kgs
Nhiệt độ: -20°C to +80°C
Càng bánh xe: Xoay
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 2.55kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 2

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 2
