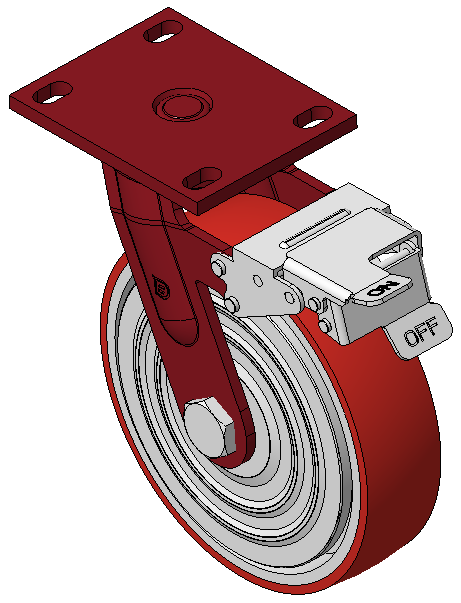

PU Bánh xe (Vòng cung đỏ) đường kính bánh xe × chiều rộng bánh xe 200 × 50mm

Hình ảnh có thể khác với sản phẩm gốc

1157 Series — SERIES 57

PU Bánh xe (Vòng cung đỏ) đường kính bánh xe × chiều rộng bánh xe 200 × 50mm

KS-11570800334141

Đường kính bánh xe200mm　

Tải trọng (động)450kgs　

Tổng chiều cao248mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Đặc điểm: Phanh trước, bánh xe có hệ thống khóa
Sơn màu đỏ, lắp đặt bằng tấm đế, khoảng cách lỗ 110x75mm
Lõi bánh xe bằng gang, bề mặt bánh xe bằng polyurethane chất lượng cao, được phay màu đỏ
Vòng bi bánh xe—vòng bi cầu chính xác
Bề mặt bánh xe: Được làm từ polyurethane chất lượng cao.
Lõi bánh xe: Lõi sắt / Lõi gang

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

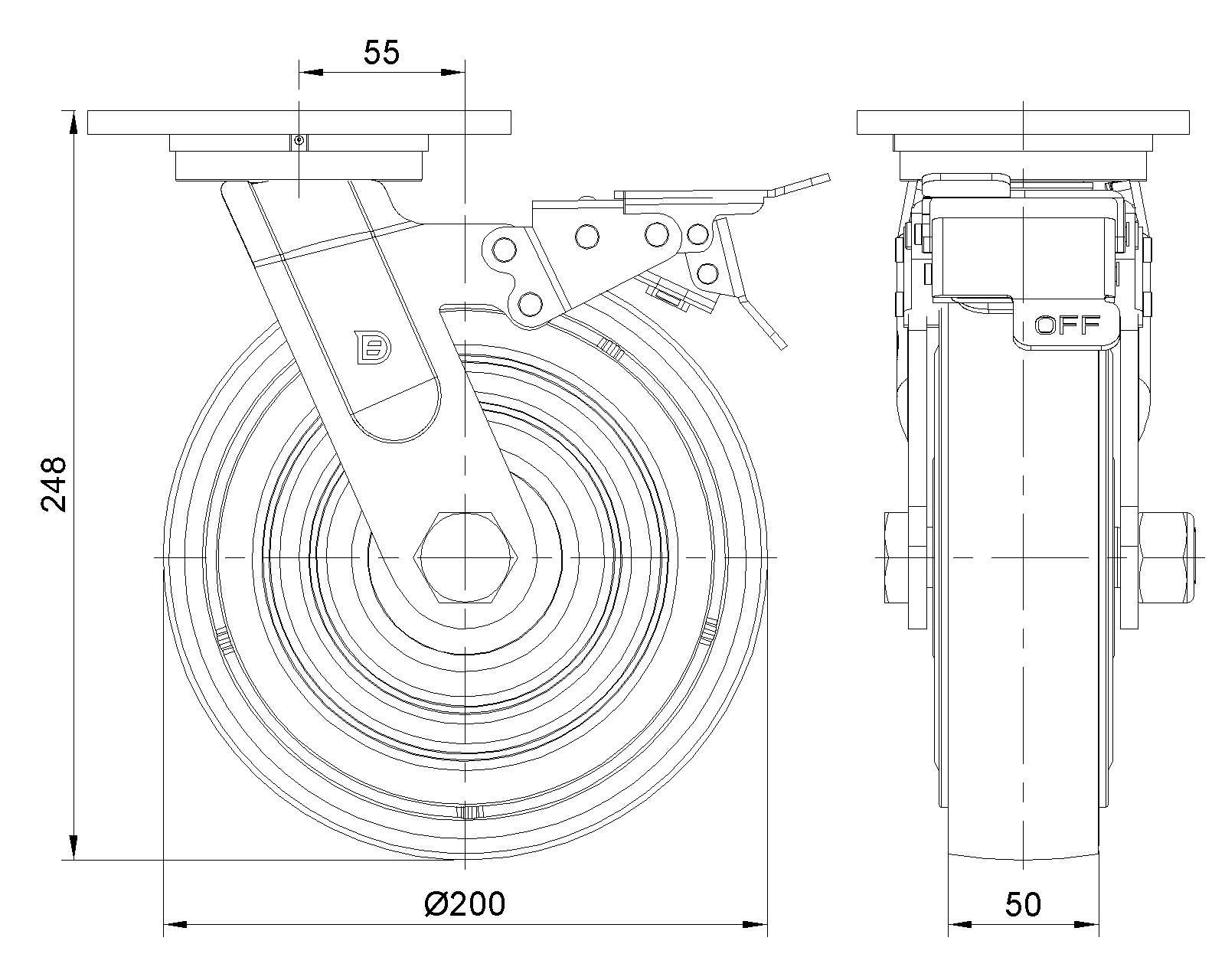

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 200mm
Chiều rộng bánh xe: 50mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

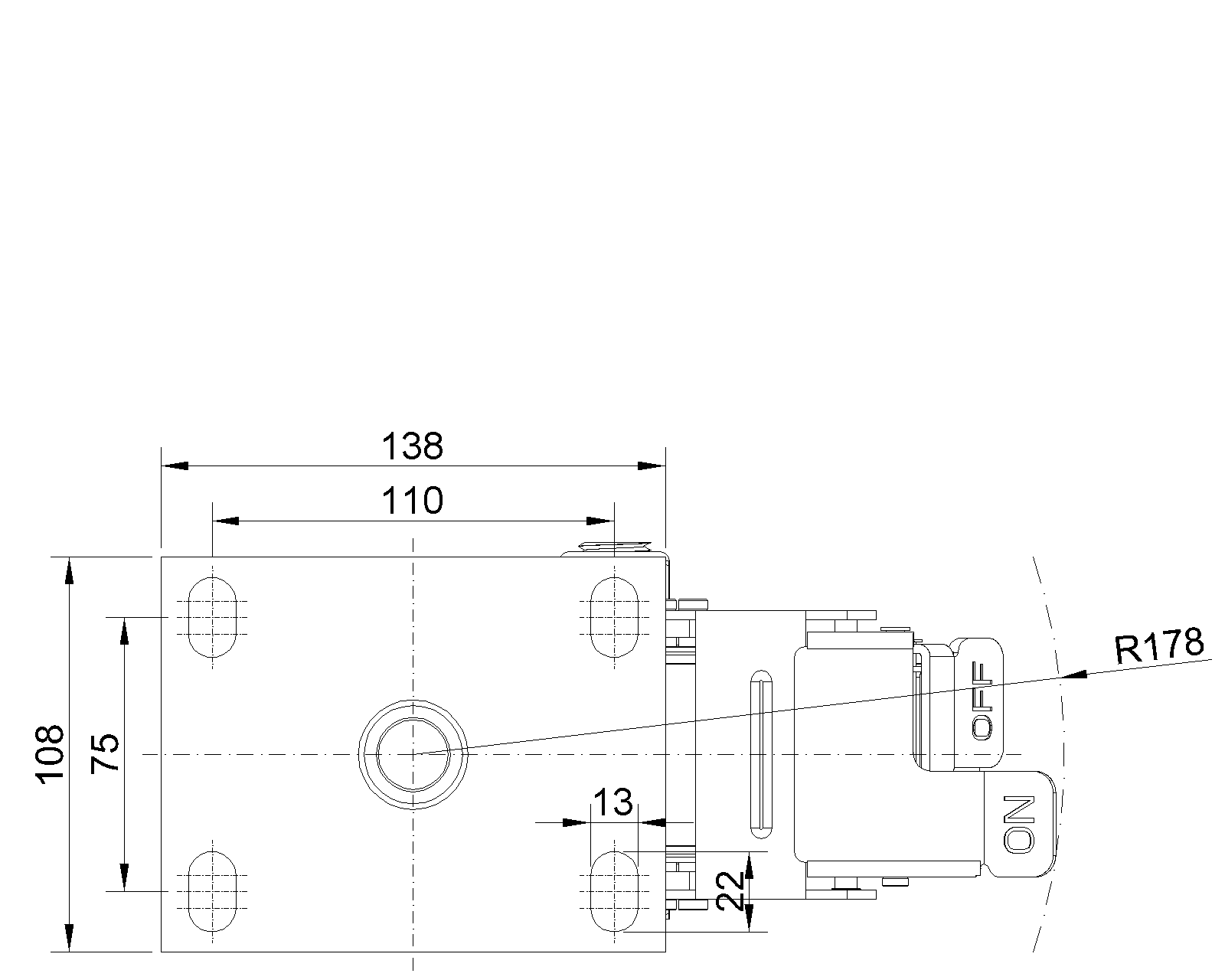

Quy cách tấm lắp: 138 x 108mm
khoảng cách các lỗ trên tấm nền: 110x75mm
Khoảng cách các lỗ lắp: 22 x 13mm
Độ lệch tâm: 55mm
Sự can thiệp quay: 356mm
Tổng chiều cao: 248mm
Bán kính xoay: 178mm
Độ cứng: 93±5° Shore A
Tải trọng (động): 450kgs
Tải trọng (tĩnh): 675kgs
Nhiệt độ: -20°C to +70°C
Càng bánh xe: Khóa trước
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 6.19kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 3

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 4

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 4
