Kéo NBR Wheel (Mill Raw) Đường kính bánh xe × Chiều rộng bánh xe 100 x 37mm

Hình ảnh có thể khác với sản phẩm gốc

1157 Series — SERIES 57

Kéo NBR Wheel (Mill Raw) Đường kính bánh xe × Chiều rộng bánh xe 100 x 37mm

KS-11570400044061

Đường kính bánh xe100mm　

Tải trọng (động)200kgs　

Tổng chiều cao141.6mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

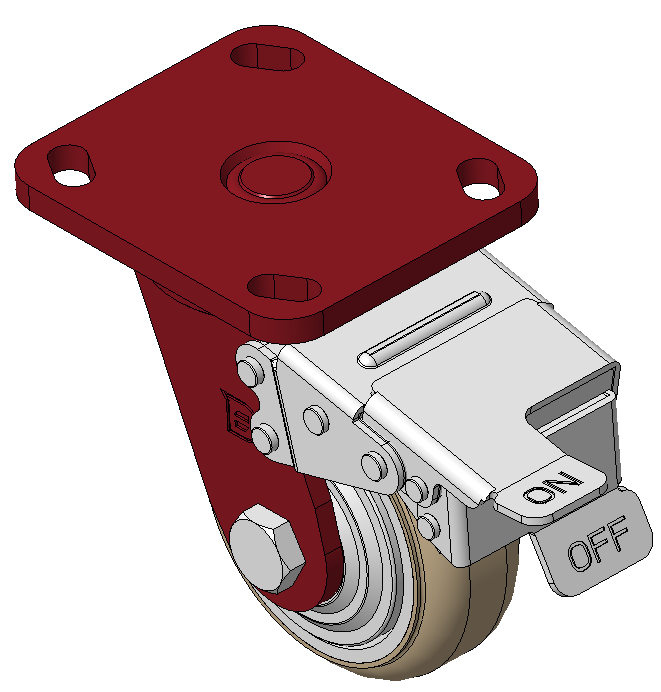

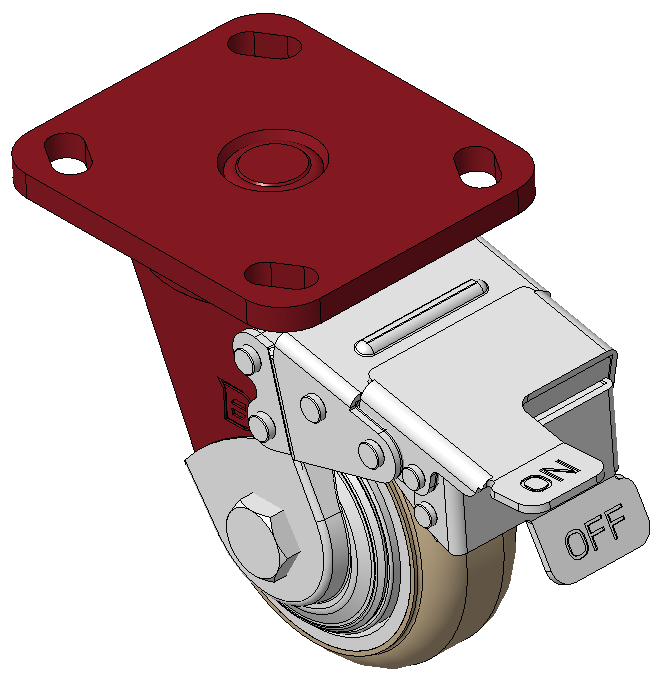

Bánh xe có hệ thống phanh và khóa bánh trước, khung thép hàn
Sơn màu đỏ, lắp đế, khoảng cách lỗ 85x70
Lõi bánh xe bằng gang, gai cao su đàn hồi cao chất lượng cao, phay màu tự nhiên
Vòng bi bánh xe—vòng bi chính xác với nắp bánh xe chống quấn đặc biệt
Bề mặt bánh xe: Được làm bằng cao su chất lượng cao, có độ đàn hồi cao
Lõi bánh xe: lõi sắt/lõi gang

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

Bảng dữ liệu sản phẩm

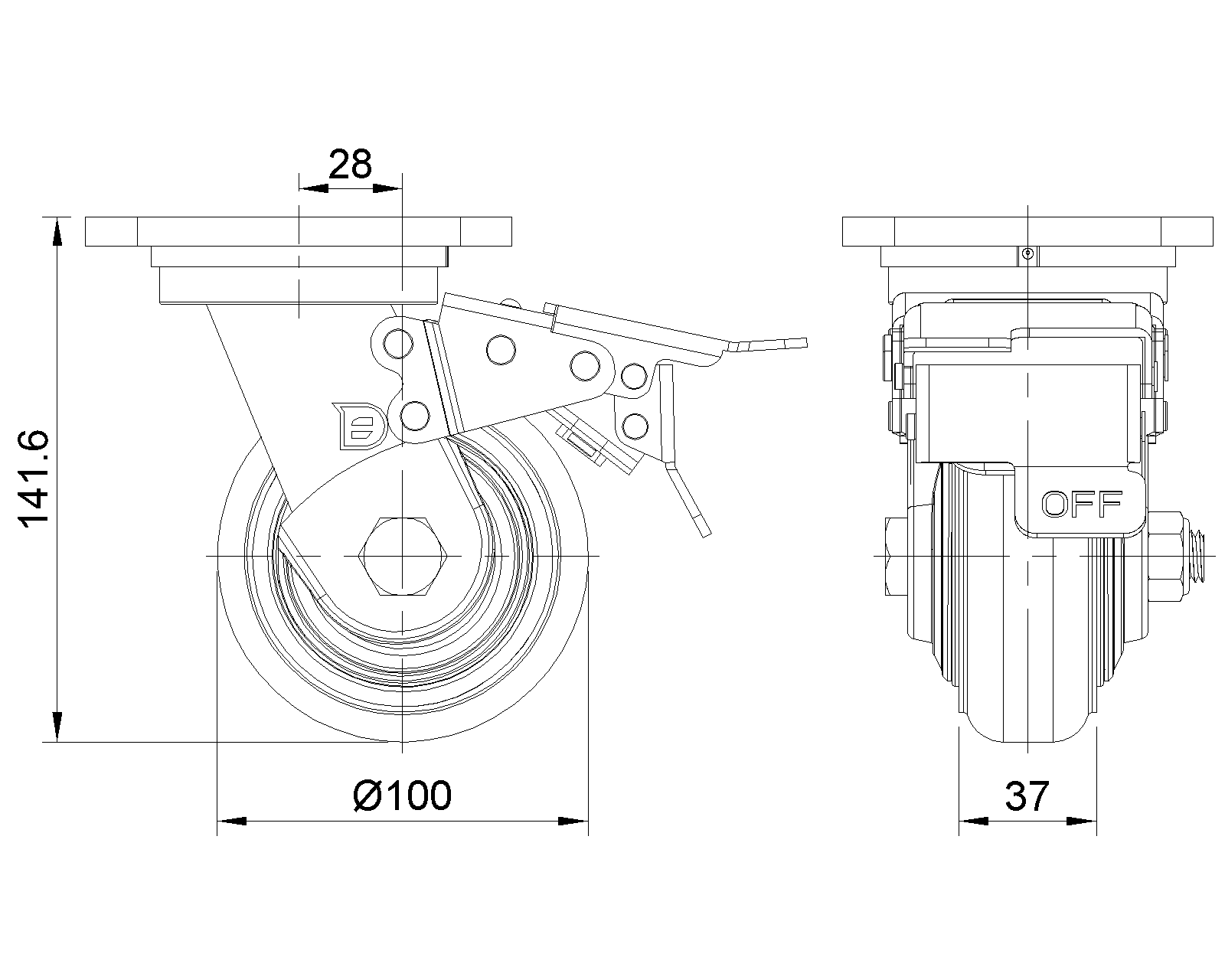

Đường kính bánh xe: 100mm
Chiều rộng bánh xe: 34mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

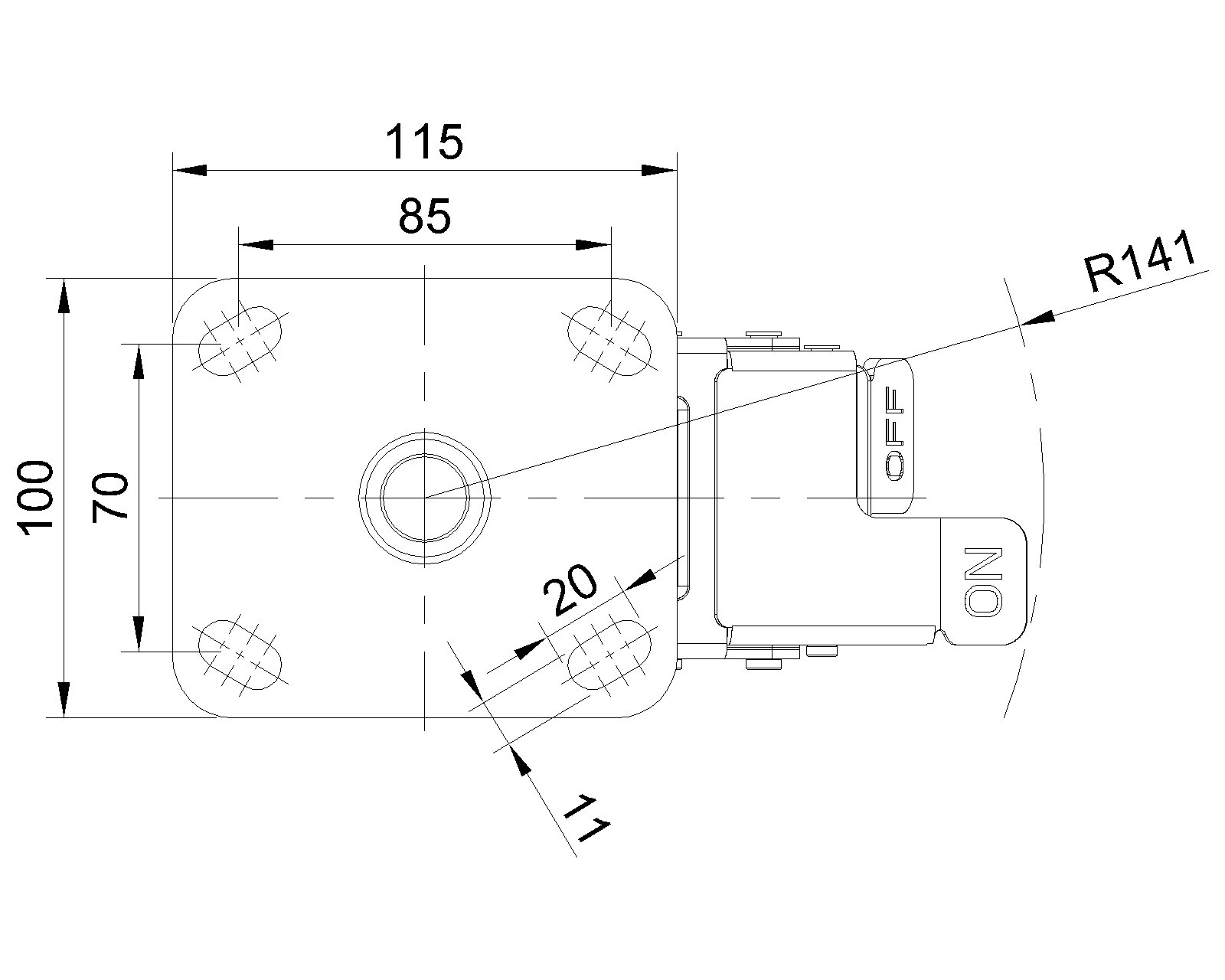

Quy cách tấm lắp: 115 x 100mm
khoảng cách các lỗ trên tấm nền: 85 x 70mm
Khoảng cách các lỗ lắp: 20 x 11mm
Độ lệch tâm: 28mm
Sự can thiệp quay: 282mm
Tổng chiều cao: 141.6mm
Bán kính xoay: 141mm
Độ cứng: 85±5° Shore A
Tải trọng (động): 200kgs
Tải trọng (tĩnh): 300kgs
Nhiệt độ: -20°C to +80°C
Càng bánh xe: Khóa trước
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 2.73kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 3

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 4

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 4
