Kéo NBR Wheel (Mill Raw) Đường kính bánh xe × Chiều rộng bánh xe 150 x 40mm

Hình ảnh có thể khác với sản phẩm gốc

1157 Series — SERIES 57

Kéo NBR Wheel (Mill Raw) Đường kính bánh xe × Chiều rộng bánh xe 150 x 40mm

KS-11570600042051

Đường kính bánh xe150mm　

Tải trọng (động)300kgs　

Tổng chiều cao191mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

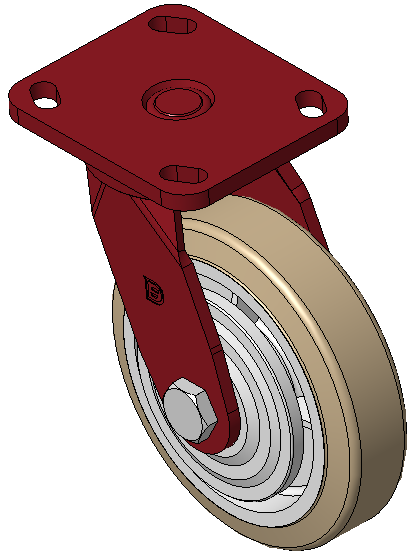

Bánh xe xoay với khung thép hàn, sơn phủ màu đỏ.
Lắp đế, khoảng cách lỗ 85 x 70.
Lõi gang, mặt cao su đàn hồi cao chất lượng cao, được phay hoàn thiện tự nhiên.
Vòng bi bánh xe—vòng bi cầu chính xác.
Bề mặt bánh xe: bề mặt bánh xe bằng cao su chất lượng cao và có độ đàn hồi cao
Lõi bánh xe: lõi sắt/lõi gang

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

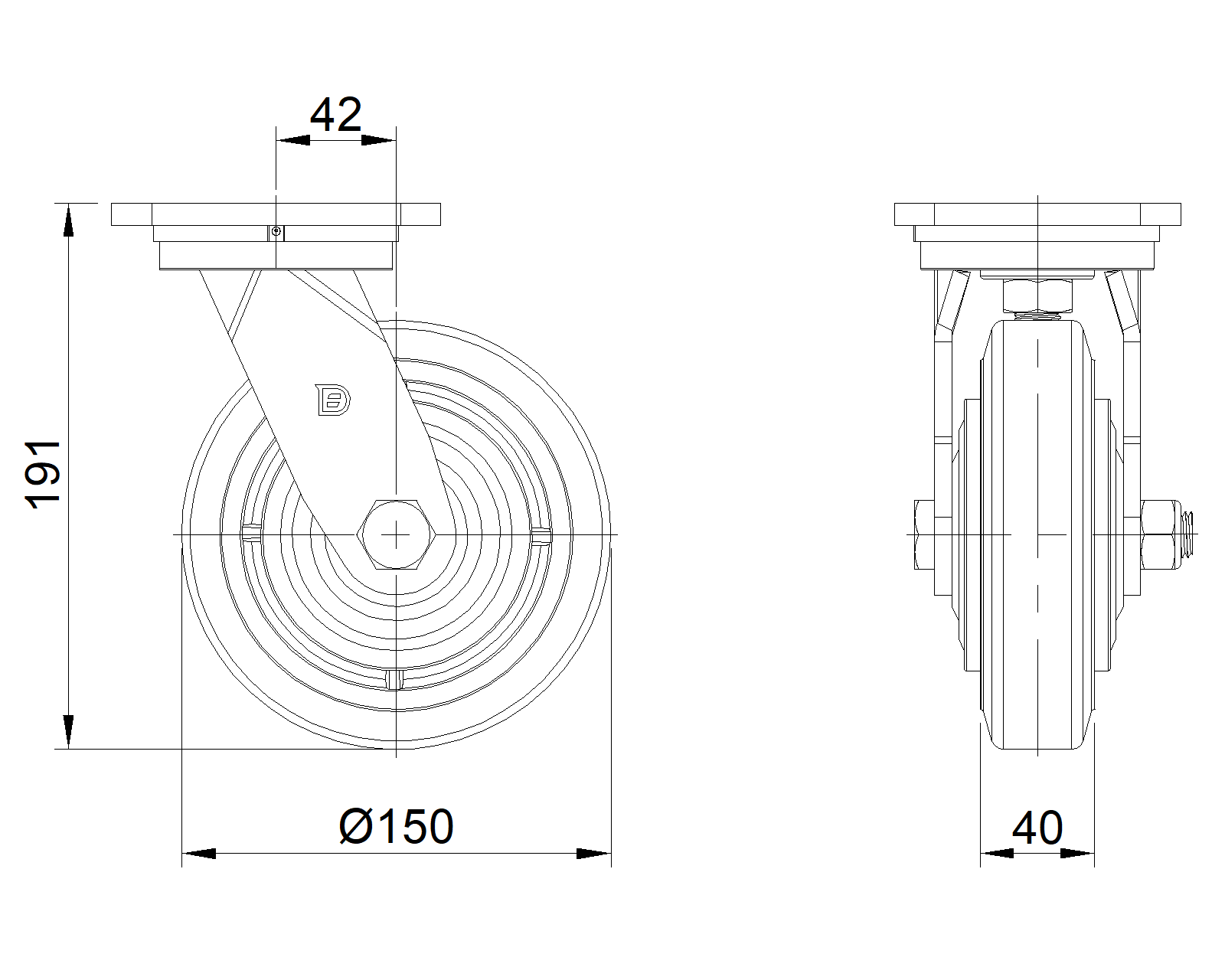

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 150mm
Chiều rộng bánh xe: 40mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

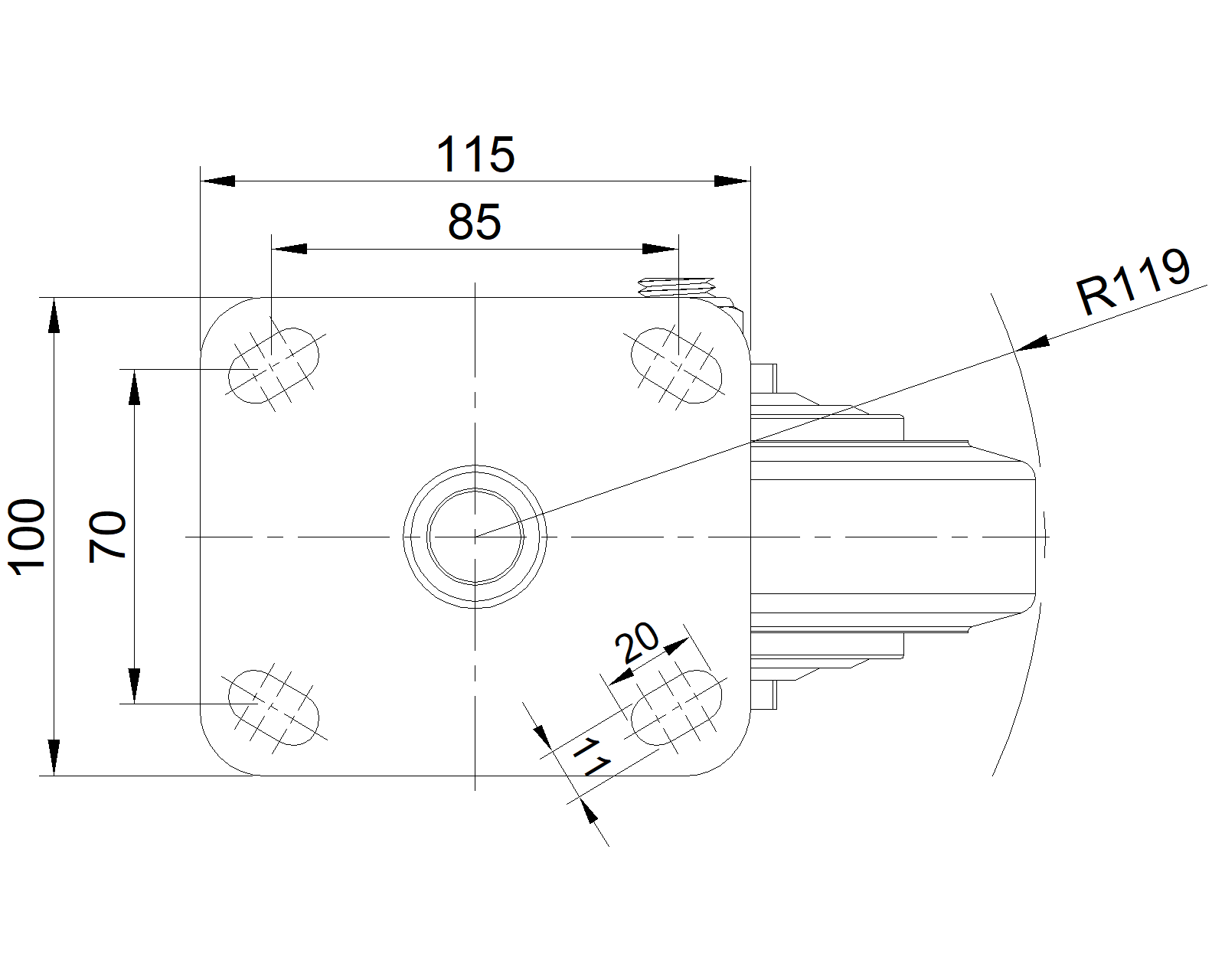

Quy cách tấm lắp: 115 x 100mm
khoảng cách các lỗ trên tấm nền: 85 x 70mm
Khoảng cách các lỗ lắp: 20 x 11mm
Độ lệch tâm: 42mm
Sự can thiệp quay: 238mm
Tổng chiều cao: 191mm
Bán kính xoay: 119mm
Độ cứng: 85±5° Shore A
Tải trọng (động): 300kgs
Tải trọng (tĩnh): 450kgs
Nhiệt độ: -20°C to +80°C
Càng bánh xe: Xoay
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 3.54kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 3

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 4

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 4
