Lốp ZQPU (Milled Blue)đường kính lốp × chiều rộng lốp 50 × 20（41.5） mm

Hình ảnh có thể khác với sản phẩm gốc

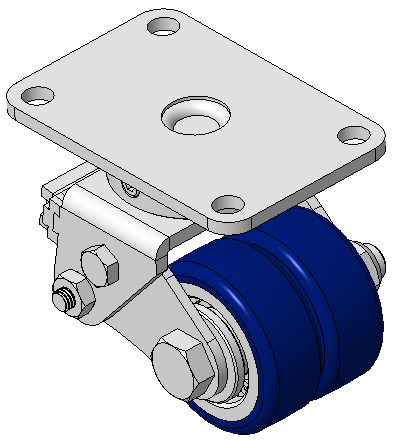

165 Series — AMR/AGV-1 BÁNH XE LÒ XO

Lốp ZQPU (Milled Blue)đường kính lốp × chiều rộng lốp 50 × 20（41.5） mm

KS-11650200801023

Đường kính bánh xe50mm　

Tải trọng (động)50kgs　

Tổng chiều cao78mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe xoay có lò xo giảm chấn，Giá đỡ bằng thép tấm hàn
Bề mặt mạ kẽm，Lắp bằng bản đế，Khoảng cách lỗ 73x44.5
Lõi bánh xe bằng gang，Mặt lăn polyurethane chất lượng cao
Xanh dương，Ổ trục bánh xe—Vòng bi chính xác
Mặt lăn：Polyurethane chất lượng cao
Lõi bánh xe：Sắt/gang

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

Bảng dữ liệu sản phẩm

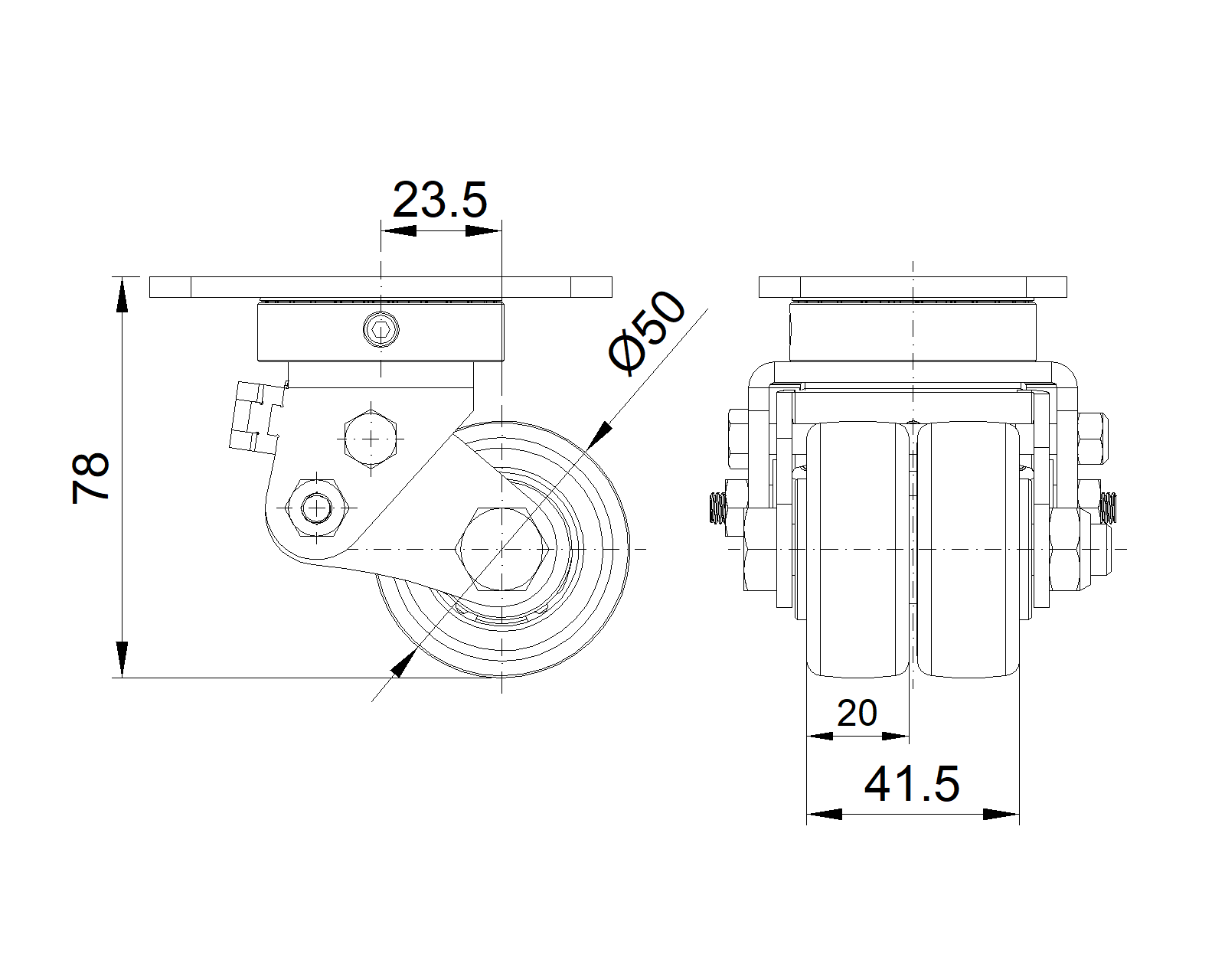

Đường kính bánh xe: 50mm
Chiều rộng bánh xe: 20mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

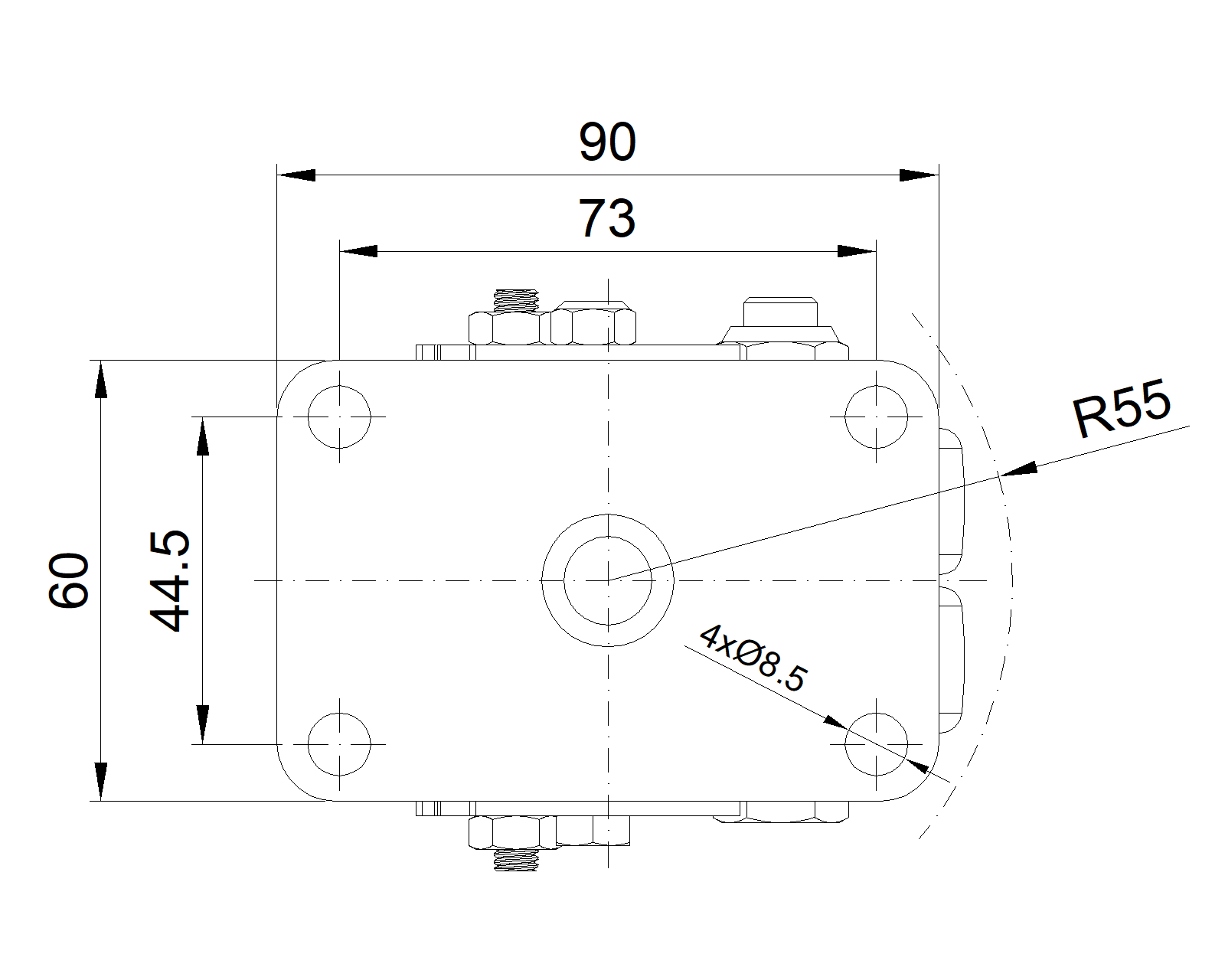

Quy cách tấm lắp: 90 x 60mm
khoảng cách các lỗ trên tấm nền: 73 x 44.5mm
Khoảng cách các lỗ lắp: 8.5mm
Độ lệch tâm: 23.5mm
Sự can thiệp quay: 110mm
Tổng chiều cao: 78mm
Bán kính xoay: 55mm
Độ cứng: 87±5° Shore A
Tải trọng (động): 50kgs
Tải trọng (tĩnh): 75kgs
Nhiệt độ: -20°C to +70°C
Càng bánh xe: Xoay
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 1.44kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 5

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 5
