Lốp ZQPU (màu x) Đường kính lốp × Chiều rộng lốp 75×20 (41.5) mm

Hình ảnh có thể khác với sản phẩm gốc

1165 Series — AMR/AGV-3 Bánh xe càng xoay (tải vừa) ổ bi chính xác đôi

Lốp ZQPU (màu x) Đường kính lốp × Chiều rộng lốp 75×20 (41.5) mm

KS-11650303802013

Đường kính bánh xe75mm　

Tải trọng (động)200kgs　

Tổng chiều cao105.5mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe xoay，Giá đỡ bằng thép tấm hàn
Bề mặt mạ kẽm，Lắp bằng bản đế，Khoảng cách lỗ 80x60
Lõi bánh xe bằng gang，Mặt lăn polyurethane chất lượng cao，Xanh dương
Ổ trục bánh xe—Vòng bi chính xác chuyên dụng，Giảm lực cản khi vận hành
Bánh xe đôi ZQPU，Thiết kế công thái học，Dễ khởi động và xoay hơn
Mặt lăn：Polyurethane chất lượng cao
Lõi bánh xe：Sắt/gang

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

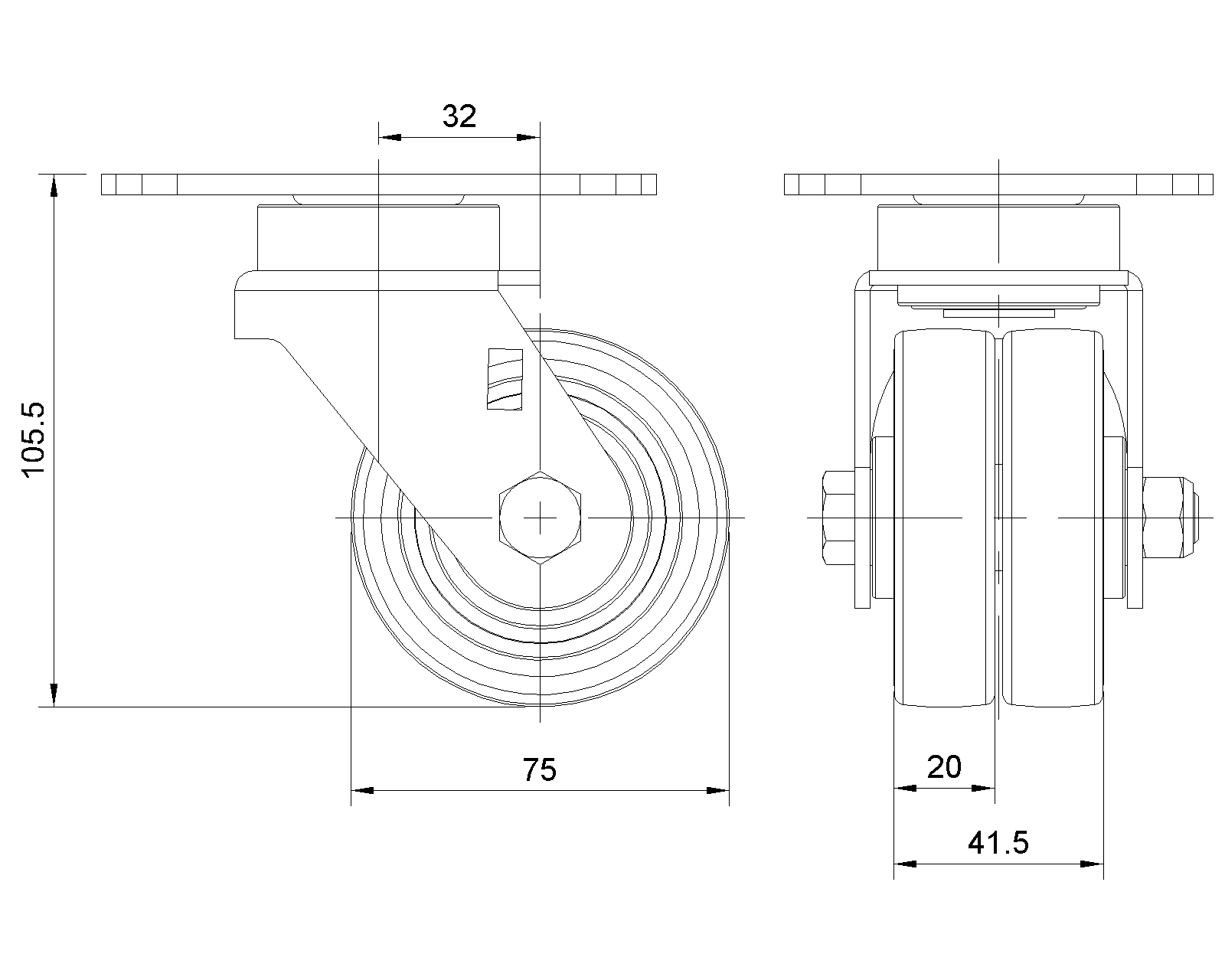

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 75mm
Chiều rộng bánh xe: 20mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi
Quy cách tấm lắp: 110 x 85mm
khoảng cách các lỗ trên tấm nền: 80 x 60mm
Khoảng cách các lỗ lắp: 12 x 9mm
Độ lệch tâm: 32mm
Sự can thiệp quay: 145mm
Tổng chiều cao: 105.5mm
Bán kính xoay: 72.5mm
Độ cứng: 87±5° Shore A
Tải trọng (động): 200kgs
Tải trọng (tĩnh): 300kgs
Nhiệt độ: -20°C to +70°C
Càng bánh xe: Xoay
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 1.79kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 5

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 5
