Bánh Kinh Điển Toàn Hiệu (Xám Đậm Chìa Pha Lê) Đường Kính Bánh × Độ Rộng Bánh 62.5 × 23.5mm

Hình ảnh có thể khác với sản phẩm gốc

1165 Series — AMR/AGV-4 BÁNH XE CÀNG XOAY (TẢI VỪA) Ổ BI CHÍNH XÁC ĐƠN

Bánh Kinh Điển Toàn Hiệu (Xám Đậm Chìa Pha Lê) Đường Kính Bánh × Độ Rộng Bánh 62.5 × 23.5mm

KS-11655204452213

Đường kính bánh xe62.5mm　

Tải trọng (động)50kgs　

Tổng chiều cao85mm　

vòng bi bánh xeBánh xe trang bị vòng bi bi

Bánh xe xoay，Giá đỡ bằng thép tấm hàn，Bề mặt mạ kẽm
Lắp bằng bản đế，Khoảng cách lỗ 75X45
Lõi bánh xe bằng polypropylene chịu va đập，Chất đàn hồi nhiệt dẻo(TPR)Mặt lăn
Xám đậm，Ổ trục bánh xe—Vòng bi chính xác
Mặt lăn：Chất đàn hồi nhiệt dẻo(TPR)Mặt lăn
Lõi bánh xe：Lõi bánh xe bằng polypropylene

Mô tả sản phẩm chỉ mang tính chất tham khảo. Sản phẩm thực tế sẽ được ưu tiên.

Tải xuống Yêu cầu bản vẽ 3D

Bản vẽ 3D chỉ dành cho thành viên, vui lòng đăng nhập để tải.

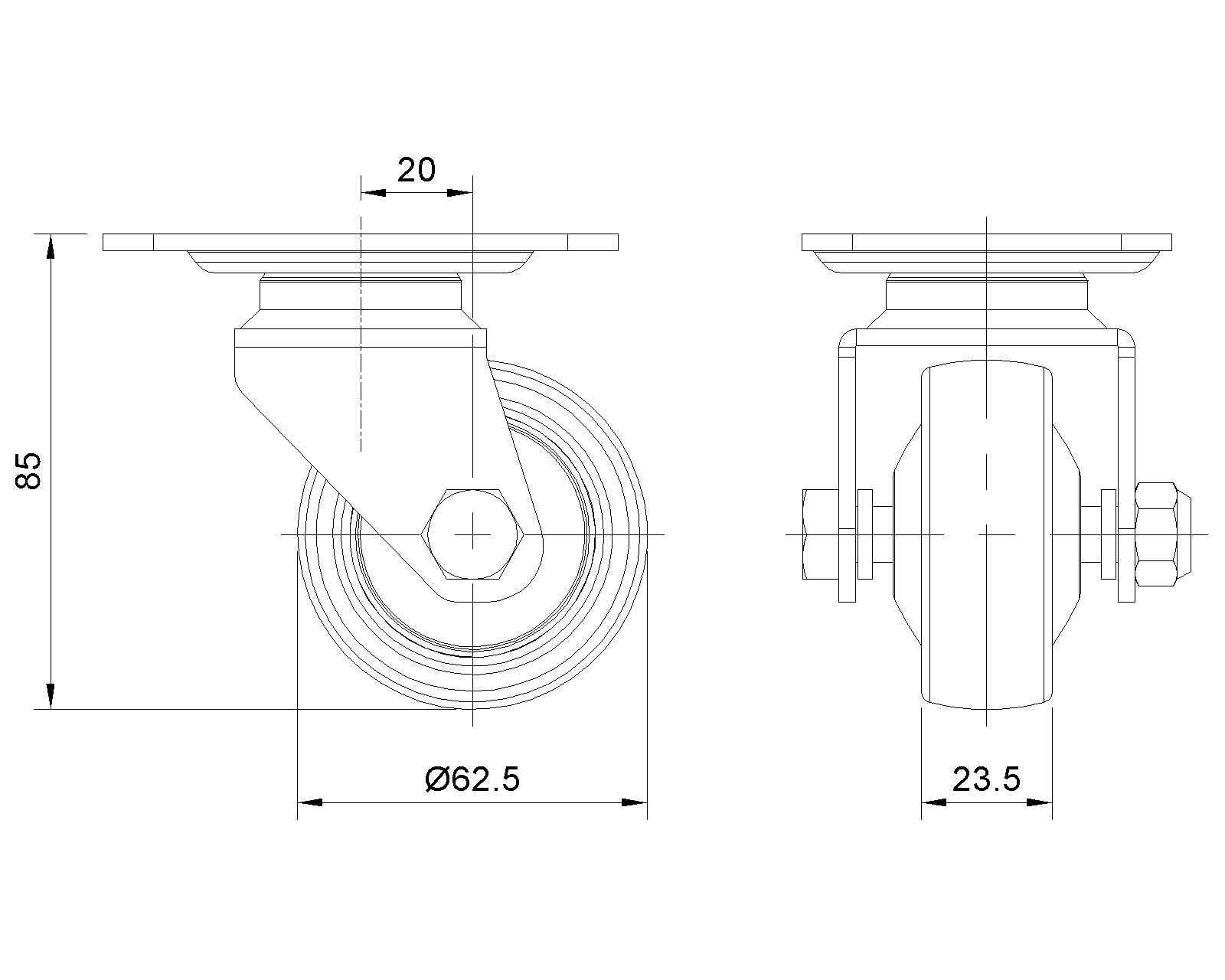

Bảng dữ liệu sản phẩm

Đường kính bánh xe: 62.5mm
Chiều rộng bánh xe: 23.5mm
vòng bi bánh xe: Bánh xe trang bị vòng bi bi

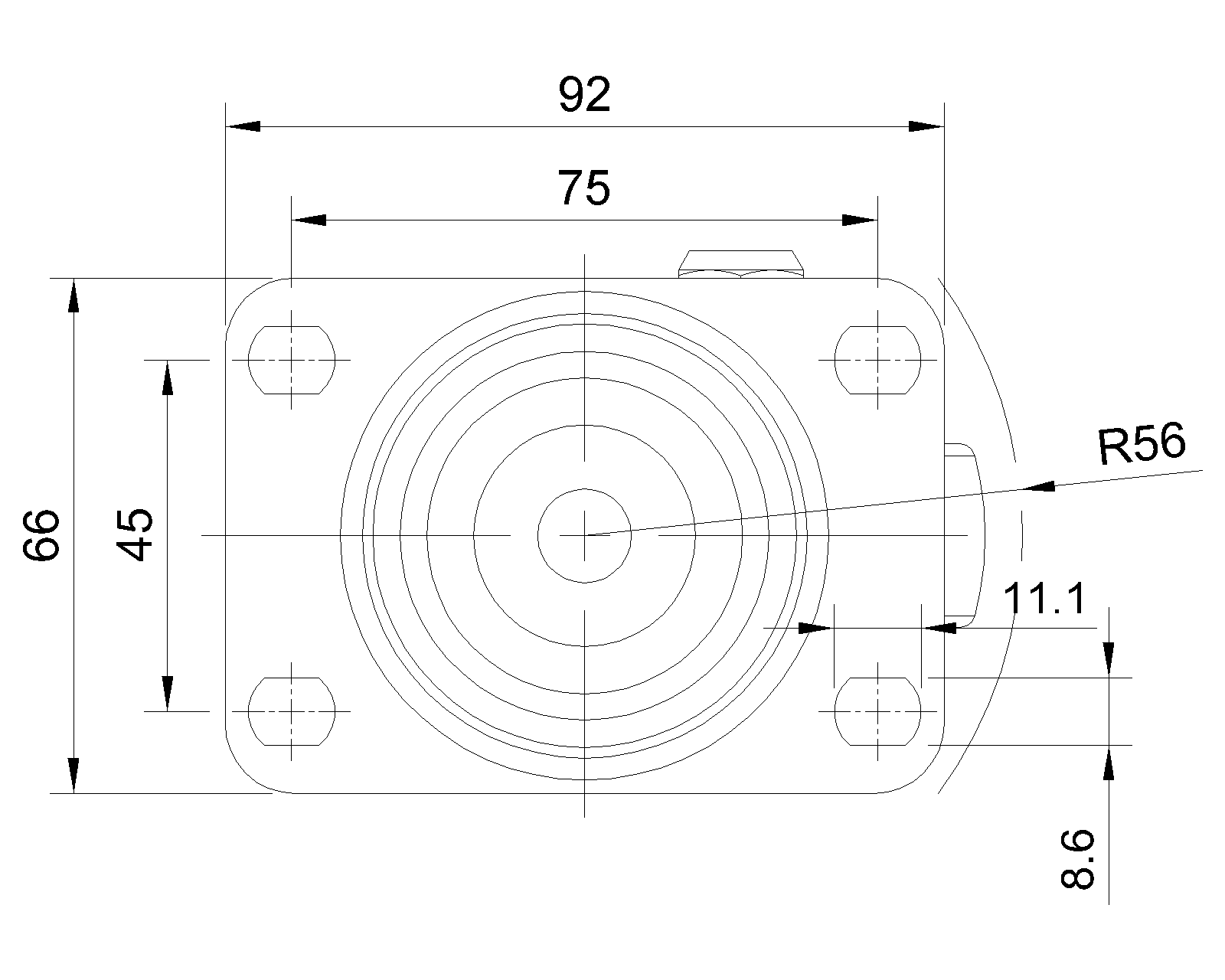

Quy cách tấm lắp: 92 x 66mm
khoảng cách các lỗ trên tấm nền: 75 x 45mm
Khoảng cách các lỗ lắp: 11.1 x 8.6mm
Độ lệch tâm: 20mm
Sự can thiệp quay: 112mm
Tổng chiều cao: 85mm
Bán kính xoay: 56mm
Độ cứng: 72±5° Shore A
Tải trọng (động): 50kgs
Tải trọng (tĩnh): 75kgs
Nhiệt độ: -20°C to +60°C
Càng bánh xe: Xoay
Thép không gỉ: N/A
Dẫn điện: N/A
Chống tĩnh điện: N/A
Trọng lượng bánh xe đẩy: 1.27kgs
Tiêu chuẩn kiểm nghiệm: ISO22883

* Nếu có bất kỳ sai lệch nào giữa thông số hệ mét và thông số hệ inch, vui lòng tham khảo thông số hệ mét

Chỉ số hiệu năng

Độ di chuyển mượt màTối đa 5 điểmĐiểm: 5

Độ êm khi vận hànhTối đa 5 điểmĐiểm: 5

Bảo vệ mặt sànTối đa 5 điểmĐiểm: 5
